直流无刷散热风机: K6020L

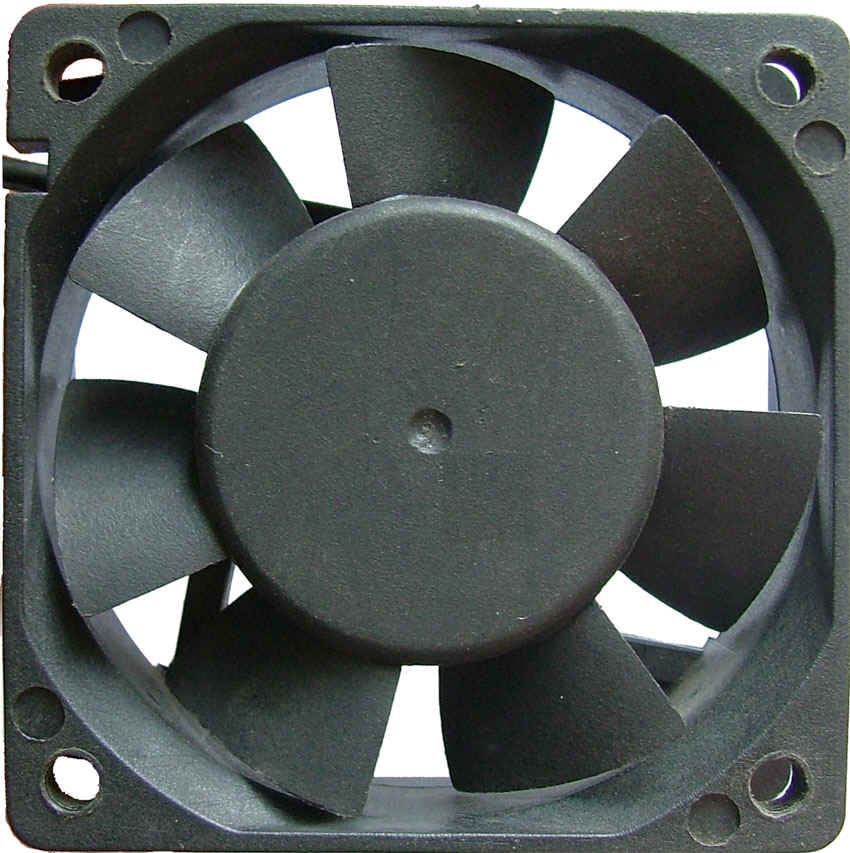

风机实物照片:
|
|
一般技术参数
| 风叶 | : | PBT UL94V-O 耐火工程塑胶 | |||
| 外框 | : | PBT UL94V-O 耐火工程塑胶 | |||
| 绝缘抗阻 | : | 10MΩ or over with a DC500V Megger | |||
| 绝缘耐压 | : | 交流700伏1秒. | |||
| 轴承体系 | : | 滚珠轴承、含油轴承 . | |||
| 出线 | : | UL 1007#24AWG, +Red, -Black. | |||
| 运行温度 | : | -10°C~+80°C | |||
| 限制运行温度 | : | -40°C~+85°C | |||
| 寿命 | : | 采用滚珠轴承 | : | 45ºC 50,000 小时. | |
| : | 采用含油轴承 | : | 45ºC 35,000 小时. | ||
| 环境湿度 | : | 65%±15%. | |||
| 马达 | : | 直流无刷马达. | |||
| 马达保护功能 | : | *自动重新启动. *过电流保护. | |||
型 号 : K6020L
| 型 号 | 额定电压 | 电压范围 | 额定电流 | 功 率 | 转 速 | 风 量 | 静 压 | 噪 音 |
| (VDC) | (VDC) | (AMP) | (W) | (RPM) | (CFM) | (Pa) | (dBA) | |
| K6020D5LB10 | 5 | 4 ~6 | 0.13 | 0.65 | 2800 | 10.85 | 17 | 22 |
| K6020D5LB20 | 5 | 4 ~6 | 0.25 | 1.25 | 3600 | 14.70 | 29 | 26 |
| K6020D5LB30 | 5 | 4 ~6 | 0.35 | 1.75 | 4500 | 19.25 | 41 | 30 |
| K6020D5LB40 | 5 | 4 ~6 | 0.42 | 2.10 | 5200 | 23.10 | 48 | 33 |
| K6020D5LB50 | 5 | 4 ~6 | 0.50 | 2.50 | 6500 | 26.68 | 52 | 36 |
| K6020D1LB10 | 12 | 10 ~14 | 0.06 | 0.72 | 2800 | 10.85 | 17 | 22 |
| K6020D1LB20 | 12 | 10 ~14 | 0.09 | 1.08 | 3600 | 14.70 | 29 | 26 |
| K6020D1LB30 | 12 | 10 ~14 | 0.14 | 1.68 | 4500 | 19.25 | 41 | 30 |
| K6020D1LB40 | 12 | 10 ~14 | 0.20 | 2.40 | 5200 | 23.10 | 48 | 33 |
| K6020D1LB50 | 12 | 10 ~14 | 0.28 | 3.36 | 6500 | 26.68 | 52 | 36 |
| K6020D2LB10 | 24 | 16 ~28 | 0.04 | 0.96 | 2800 | 10.85 | 17 | 22 |
| K6020D2LB20 | 24 | 16 ~28 | 0.05 | 1.20 | 3600 | 14.70 | 29 | 26 |
| K6020D2LB30 | 24 | 16 ~28 | 0.065 | 1.56 | 4500 | 19.25 | 41 | 30 |
| K6020D2LB40 | 24 | 16 ~28 | 0.09 | 2.16 | 5200 | 23.10 | 48 | 33 |
| K6020D2LB50 | 24 | 16 ~28 | 0.11 | 2.64 | 6500 | 26.68 | 52 | 36 |
| * 转向 : 顺时针方向转动 . | ||||||||
| * 可以按照客户指定规格定做 . | ||||||||
| 机械安装尺寸图纸 | 流量曲线特性图 | ||
 |
 |
 |
 |
 |
 |
