交流电容鼠笼式散热风机: KC22066

风机实物照片:

一般技术参数

风叶 : PBT UL94V-O  Non-Flammability Reinforced Plastic
外框 : 铝合金 .
绝缘抗阻 : 100M  or over with a DC500V Megger
绝缘耐压 : AC1500V 2s
轴承体系 : 滚珠轴承.
接线方式 : UL 1007#24AWG, +红线, - 黑线  或 插片接口0.120 in.
运行温度 : -10°C~+120°C
限制运行温度 : -40°C~+125°C
寿命 : 75,000 小时 .
环境温度 : -10°C~+120°C
环境湿度 : 75%±15%.
马达 : 电容鼠笼式电机（24个磁极）.
马达保护 : 温度保护.

　

型 号:KC22066

型 号 额定电压 频 率 额定电流 输入功率 转 速 风 量 静 压 噪 音
(VAC) (Hz) (AMP) (W) (RPM) (CFM) (Pa) (dBA)
KC22066A15B10 115 50 0.50 57.50 2650 550 260 60
KC22066A15B10 60 0.48 55.20 2800 600 285 65
KC22066A15B20 115 50 0.55 63.25 2950 680 315 68
KC22066A15B20 60 0.52 59.80 3350 725 340 74
KC22066A22B10 1Phase220 50 0.28 61.60 2650 550 260 60
KC22066A22B10 60 0.26 57.20 2800 600 285 65
KC22066A22B20 1Phase220 50 0.33 72.60 2950 680 315 68
KC22066A22B20 60 0.31 68.20 3350 725 340 74
KC22066A22B10 3Phase220 50 0.25 55.00 2650 550 260 60
KC22066A22B10 60 0.23 50.60 2800 600 285 65
KC22066A22B20 3Phase220 50 0.28 61.60 2950 680 315 68
KC22066A22B20 60 0.26 57.20 3350 725 340 74
KC22066A38B10 1Phase380 50 0.18 68.40 2650 550 260 60
KC22066A38B10 60 0.15 57.00 2800 600 285 65
KC22066A38B20 1Phase380 50 0.20 76.00 2950 680 315 68
KC22066A38B20 60 0.18 68.40 3350 725 340 74
KC22066A38B10 3Phase380 50 0.15 57.00 2650 550 260 60
KC22066A38B10 60 0.14 53.20 2800 600 285 65
KC22066A38B20 3Phase380 50 0.18 68.40 2950 680 315 68
KC22066A38B20 60 0.17 64.60 3350 725 340 74
*转向: 顺时针方向转动.
*可以按照客户指定规格定做.

　

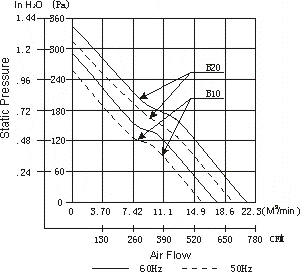

机械安装尺寸图   流量曲线特性图

　
