交流造极式散热风机: K9238A
风机实物照片:
|
一般技术参数
风叶 | : | PBT UL94V-O Non-Flammability Reinforced Plastic | |||
外框 | : | 铝合金 . | |||
绝缘抗阻 | : | 10MΩ or over with a DC500V Megger | |||
绝缘耐压 | : | AC1500V 2s | |||
轴承体系 | : | 滚珠轴承 或 含油轴承 | |||
出线 | : | UL 1007#24AWG, +Red, -Black. | |||
运行温度 | : | -10°C~+80°C | |||
限制运行温度 | : | -40°C~+85°C | |||
寿命 | : | 滚珠轴承体系 | : | 45ºC 50,000 小时. | |
: | 含油轴承体系 | : | 45ºC 35,000 小时. | ||
环境湿度 | : | 65%±15%. | |||
马达 | : | 造极式电机. |
型 号 : K9238A
型 号 | 额定电压 | 频 率 | 额定电压 | 输入功率 | 转 速 | 风 量 | 静 压 | 噪 音 |
(VAC) | (Hz) | (AMP) | (W) | (RPM) | (CFM) | (Pa) | (dBA) | |
K9238A15B10 | 115 | 50 | 0.09 | 10.35 | 1450 | 25.50 | 31 | 25 |
K9238A15B10 | 60 | 0.08 | 9.20 | 1800 | 30.00 | 33 | 28 | |
K9238A15B20 | 115 | 50 | 0.12 | 13.80 | 2100 | 34.50 | 35 | 32 |
K9238A15B20 | 60 | 0.11 | 12.65 | 2500 | 38.60 | 38 | 35 | |
K9238A15B30 | 115 | 50 | 0.20 | 23.00 | 2600 | 43.50 | 44 | 36 |
K9238A15B30 | 60 | 0.16 | 18.40 | 3100 | 48.50 | 50 | 40 | |
K9238A20B10 | 200 | 50 | 0.06 | 12.00 | 1450 | 25.50 | 31 | 25 |
K9238A20B10 | 60 | 0.055 | 11.00 | 1800 | 30.00 | 33 | 28 | |
K9238A20B20 | 200 | 50 | 0.07 | 14.00 | 2100 | 34.50 | 35 | 32 |
K9238A20B20 | 60 | 0.065 | 13.00 | 2500 | 38.60 | 38 | 35 | |
K9238A20B30 | 200 | 50 | 0.10 | 20.00 | 2600 | 43.50 | 44 | 36 |
K9238A20B30 | 60 | 0.09 | 18.00 | 3100 | 48.50 | 50 | 40 | |
K9238A22B10 | 220 | 50 | 0.055 | 12.10 | 1450 | 25.50 | 31 | 25 |
K9238A22B10 | 60 | 0.045 | 9.90 | 1800 | 30.00 | 33 | 28 | |
K9238A22B20 | 220 | 50 | 0.08 | 17.60 | 2100 | 34.50 | 35 | 32 |
K9238A22B20 | 60 | 0.075 | 16.50 | 2500 | 38.60 | 38 | 35 | |
K9238A22B30 | 220 | 50 | 0.10 | 22.00 | 2600 | 43.50 | 44 | 36 |
K9238A22B30 | 60 | 0.09 | 19.80 | 3100 | 48.50 | 50 | 40 | |
K9238A23B10 | 230 | 50 | 0.055 | 12.65 | 1450 | 25.50 | 31 | 25 |
K9238A23B10 | 60 | 0.045 | 10.35 | 1800 | 30.00 | 33 | 28 | |
K9238A23B20 | 230 | 50 | 0.08 | 18.40 | 2100 | 34.50 | 35 | 32 |
K9238A23B20 | 60 | 0.075 | 17.25 | 2500 | 38.60 | 38 | 35 | |
K9238A23B30 | 230 | 50 | 0.10 | 23.00 | 2600 | 43.50 | 44 | 36 |
K9238A23B30 | 60 | 0.09 | 20.70 | 3100 | 48.50 | 50 | 40 | |
*转向: 顺时针方向转动. | ||||||||
*可以按照客户指定规格定做. |

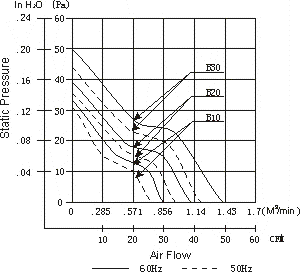

机械安装尺寸图 | 流量曲线特性图 | ||
