交流造极式散热风机: K20060A
风机实物照片:
|
|
一般技术参数
| 风叶 | : | PBT UL94V-O Non-Flammability Reinforced Plastic | |||
| 外框 | : | 铝合金 . | |||
| 绝缘抗阻 | : | 10MΩ or over with a DC500V Megger | |||
| 绝缘耐压 | : | AC1500V 2s | |||
| 轴承体系 | : | 滚珠轴承 或 含油轴承 | |||
| 出线 | : | UL 1007#24AWG, +Red, -Black 或 插片接口 0.120 in . | |||
| 运行温度 | : | -10°C~+80°C | |||
| 限制运行温度 | : | -40°C~+85°C | |||
| 寿命 | : | 滚珠轴承体系 | : | 45ºC 50,000 小时. | |
| : | 含油轴承体系 | : | 45ºC 35,000 小时. | ||
| 环境湿度 | : | 65%±15%. | |||
| 马达 | : | 造极式电机. | |||
型 号 : K20060A
| 型 号 | 额定电压 | 频 率 | 额定电流 | 输入功率 | 转 速 | 风 量 | 静 压 | 噪 音 |
| (VAC) | (Hz) | (AMP) | (W) | (RPM) | (CFM) | (Pa) | (dBA) | |
| K20060A15B10 | 115 | 50 | 1.05 | 1.05 | 120.75 | 350.50 | 75 | 37 |
| K20060A15B10 | 60 | 1.00 | 1.00 | 115.00 | 380.00 | 90 | 40 | |
| K20060A15B20 | 115 | 50 | 1.20 | 1.20 | 138.00 | 400.50 | 105 | 45 |
| K20060A15B20 | 60 | 1.17 | 1.17 | 134.55 | 440.00 | 125 | 51 | |
| K20060A22B10 | 220 | 50 | 0.60 | 0.60 | 132.00 | 350.50 | 75 | 37 |
| K20060A22B10 | 60 | 0.58 | 0.58 | 127.60 | 380.00 | 90 | 40 | |
| K20060A22B20 | 220 | 50 | 0.65 | 0.65 | 143.00 | 400.50 | 105 | 45 |
| K20060A22B20 | 60 | 0.63 | 0.63 | 138.60 | 440.00 | 125 | 51 | |
| K20060A38B10 | 380 | 50 | 0.25 | 0.25 | 95.00 | 350.50 | 75 | 37 |
| K20060A38B10 | 60 | 0.22 | 0.22 | 83.60 | 380.00 | 90 | 40 | |
| K20060A38B20 | 380 | 50 | 0.30 | 0.30 | 114.00 | 400.50 | 105 | 45 |
| K20060A38B20 | 60 | 0.28 | 0.28 | 186.20 | 440.00 | 125 | 51 | |
| *转向: 顺时针方向转动. | ||||||||
| *可以按照客户指定规格定做. | ||||||||

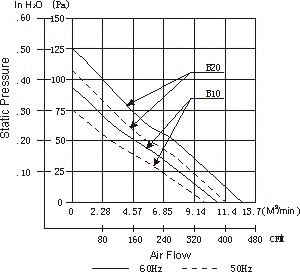

| 机械安装尺寸图 | 流量曲线特性图 | ||
 |
 |
 |
 |
 |
 |
