交流造极式散热风机: K12038AL

　

风机实物照片:

一般技术参数

风叶 : PBT UL94V-O  Non-Flammability Reinforced Plastic
外框 : 铝合金.
绝缘抗阻 : 10MΩ or over with a DC500V Megger
绝缘耐压 : AC1500V 2s
轴承体系 : 滚珠轴承 或 含油轴承
接线 : UL 1007#24AWG, +Red, -Black  或 插片接口0.120 in .
运行温度 : -10°C~+80°C
限制运行温度 : -40°C~+85°C
寿命 : 滚珠轴承体系 : 45ºC  50,000 小时.
: 含油轴承体系 : 45ºC  35,000 小时.
环境湿度 : 65%±15%.
马达 : 造极式电机.

型 号 : K12038AL

型 号 额定电压 频 率 额定电流 输入功率 转 速 风 量 静 压 噪 音
(VAC) (Hz) (AMP) (W) (RPM) (CFM) (Pa) (dBA)
K12038A15LB10 115 50 0.09 10.35 1350 49.60 25 24
K12038A15LB10 60 0.08 9.20 1450 57.50 28 27
K12038A15LB20 115 50 0.13 14.95 1950 67.50 36 30
K12038A15LB20 60 0.12 13.80 2100 72.50 38 32
K12038A15LB30 115 50 0.16 18.40 2400 81.50 44 35
K12038A15LB30 60 0.14 16.10 2600 87.00 47 34
K12038A15LB40 115 50 0.22 25.30 2450 91.50 50 35
K12038A15LB40 60 0.19 21.85 2750 96.50 59 38
K12038A15LB50 115 50 0.25 28.75 2600 101.00 67 37
K12038A15LB50 60 0.21 24.15 2900 108.00 76 40
K12038A20LB10 200 50 0.10 20.00 1350 49.60 25 24
K12038A20LB10 60 0.08 16.00 1450 57.50 28 27
K12038A20LB20 200 50 0.16 32.00 1950 67.50 36 30
K12038A20LB20 60 0.15 30.00 2100 72.50 38 32
K12038A20LB30 200 50 0.20 40.00 2400 81.50 44 35
K12038A20LB30 60 0.18 36.00 2600 87.00 47 34
K12038A20LB40 200 50 0.22 44.00 2450 91.50 50 35
K12038A20LB40 60 0.19 38.00 2750 96.50 59 38
K12038A20LB50 200 50 0.24 48.00 2600 101.00 67 37
K12038A20LB50 60 0.21 42.00 2900 108.00 76 40
K12038A22LB10 220 50 0.05 11.00 1350 49.60 25 24
K12038A22LB10 60 0.04 8.80 1450 57.50 28 27
K12038A22LB20 220 50 0.12 26.40 1950 67.50 36 30
K12038A22LB20 60 0.10 22.00 2100 72.50 38 32
K12038A22LB30 220 50 0.15 33.00 2400 81.50 44 35
K12038A22LB30 60 0.13 28.60 2600 87.00 47 34
K12038A22LB40 220 50 0.16 35.20 2450 91.50 50 35
K12038A22LB40 60 0.14 30.80 2750 96.50 59 38
K12038A22LB50 220 50 0.19 41.80 2600 101.00 67 37
K12038A22LB50 60 0.16 35.20 2900 108.00 76 40
K12038A23LB10 230 50 0.10 23.00 1350 49.60 25 24
K12038A23LB10 60 0.08 18.40 1450 57.50 28 27
K12038A23LB20 230 50 0.13 29.90 1950 67.50 36 30
K12038A23LB20 60 0.12 27.60 2100 72.50 38 32
K12038A23LB30 230 50 0.16 36.80 2400 81.50 44 35
K12038A23LB30 60 0.15 34.50 2600 87.00 47 34
K12038A23LB40 230 50 0.17 39.10 2450 91.50 50 35
K12038A23LB40 60 0.15 34.50 2750 96.50 59 38
K12038A23LB50 230 50 0.19 43.70 2600 101.00 67 37
K12038A23LB50 60 0.16 36.80 2900 108.00 76 40
*转向: 顺时针方向转动.
*可以按照客户指定规格定做.

　

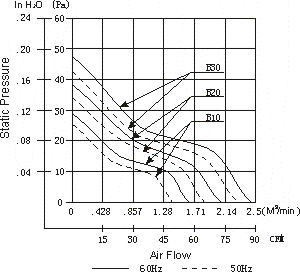

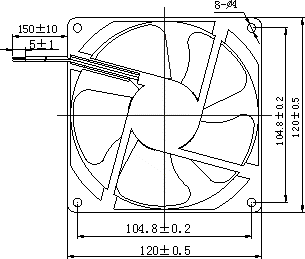

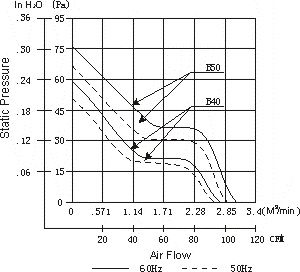

机械安装尺寸图   流量曲线特性图

　
