交流造极式散热风机: K12038AH
风机实物照片:
|
一般技术参数
风叶 | : | PBT UL94V-O Non-Flammability Reinforced Plastic | |||
外框 | : | 铝合金 . | |||
绝缘抗阻 | : | 10MΩ or over with a DC500V Megger | |||
绝缘耐压 | : | AC1500V 2s | |||
轴承体系 | : | 滚珠轴承 或 含油轴承 | |||
出线 | : | UL 1007#24AWG, +Red, -Black 或 插片接口0.120 in . | |||
运行温度 | : | -10°C~+80°C | |||
限制运行温度 | : | -40°C~+85°C | |||
寿命 | : | 滚珠轴承体系 | : | 45ºC 50,000 小时. | |
: | 含油轴承体系 | : | 45ºC 35,000 小时. | ||
环境湿度 | : | 65%±15%. | |||
马达 | : | 造极式电机. |
型 号 : K12038AH
型 号 | 额定电压 | 频 率 | 额定电流 | 输入功率 | 转 速 | 风 量 | 静 压 | 噪 音 |
(VAC) | (Hz) | (AMP) | (W) | (RPM) | (CFM) | (Pa) | (dBA) | |
K12038A15HB10 | 115 | 50 | 0.09 | 10.35 | 1350 | 49.60 | 26 | 24 |
K12038A15HB10 | 60 | 0.08 | 9.20 | 1450 | 57.50 | 28 | 27 | |
K12038A15HB20 | 115 | 50 | 0.13 | 14.95 | 1950 | 67.50 | 34 | 30 |
K12038A15HB20 | 60 | 0.12 | 13.80 | 2100 | 72.50 | 38 | 32 | |
K12038A15HB30 | 115 | 50 | 0.16 | 18.40 | 2400 | 81.50 | 45 | 35 |
K12038A15HB30 | 60 | 0.14 | 16.10 | 2600 | 87.00 | 50 | 34 | |
K12038A15HB40 | 115 | 50 | 0.22 | 25.30 | 2450 | 92.50 | 53 | 35 |
K12038A15HB40 | 60 | 0.19 | 21.85 | 2750 | 97.50 | 62 | 38 | |
K12038A15HB50 | 115 | 50 | 0.25 | 28.75 | 2600 | 108.00 | 69 | 37 |
K12038A15HB50 | 60 | 0.21 | 24.15 | 2900 | 115.00 | 77 | 40 | |
K12038A20HB10 | 200 | 50 | 0.10 | 20.00 | 1350 | 49.60 | 26 | 24 |
K12038A20HB10 | 60 | 0.08 | 16.00 | 1450 | 57.50 | 28 | 27 | |
K12038A20HB20 | 200 | 50 | 0.16 | 32.00 | 1950 | 67.50 | 34 | 30 |
K12038A20HB20 | 60 | 0.15 | 30.00 | 2100 | 72.50 | 38 | 32 | |
K12038A20HB30 | 200 | 50 | 0.20 | 40.00 | 2400 | 81.50 | 45 | 35 |
K12038A20HB30 | 60 | 0.18 | 36.00 | 2600 | 87.00 | 50 | 34 | |
K12038A20HB40 | 200 | 50 | 0.22 | 44.00 | 2450 | 92.50 | 53 | 35 |
K12038A20HB40 | 60 | 0.19 | 38.00 | 2750 | 97.50 | 62 | 38 | |
K12038A20HB50 | 200 | 50 | 0.24 | 48.00 | 2600 | 108.00 | 69 | 37 |
K12038A20HB50 | 60 | 0.21 | 42.00 | 2900 | 115.00 | 77 | 40 | |
K12038A22HB10 | 220 | 50 | 0.05 | 11.00 | 1350 | 49.60 | 26 | 24 |
K12038A22HB10 | 60 | 0.04 | 8.80 | 1450 | 57.50 | 28 | 27 | |
K12038A22HB20 | 220 | 50 | 0.12 | 26.40 | 1950 | 67.50 | 34 | 30 |
K12038A22HB20 | 60 | 0.10 | 22.00 | 2100 | 72.50 | 38 | 32 | |
K12038A22HB30 | 220 | 50 | 0.15 | 33.00 | 2400 | 81.50 | 45 | 35 |
K12038A22HB30 | 60 | 0.13 | 28.60 | 2600 | 87.00 | 50 | 34 | |
K12038A22HB40 | 220 | 50 | 0.16 | 35.20 | 2450 | 92.50 | 53 | 35 |
K12038A22HB40 | 60 | 0.14 | 30.80 | 2750 | 97.50 | 62 | 38 | |
K12038A22HB50 | 220 | 50 | 0.19 | 41.80 | 2600 | 108.00 | 69 | 37 |
K12038A22HB50 | 60 | 0.16 | 35.20 | 2900 | 115.00 | 77 | 40 | |
K12038A23HB10 | 230 | 50 | 0.10 | 23.00 | 1350 | 49.60 | 26 | 24 |
K12038A23HB10 | 60 | 0.08 | 18.40 | 1450 | 57.50 | 28 | 27 | |
K12038A23HB20 | 230 | 50 | 0.13 | 29.90 | 1950 | 67.50 | 34 | 30 |
K12038A23HB20 | 60 | 0.12 | 27.60 | 2100 | 72.50 | 38 | 32 | |
K12038A23HB30 | 230 | 50 | 0.16 | 36.80 | 2400 | 81.50 | 45 | 35 |
K12038A23HB30 | 60 | 0.15 | 34.50 | 2600 | 87.00 | 50 | 34 | |
K12038A23HB40 | 230 | 50 | 0.17 | 39.10 | 2450 | 92.50 | 53 | 35 |
K12038A23HB40 | 60 | 0.15 | 34.50 | 2750 | 97.50 | 62 | 38 | |
K12038A23HB50 | 230 | 50 | 0.19 | 43.70 | 2600 | 108.00 | 69 | 37 |
K12038A23HB50 | 60 | 0.16 | 36.80 | 2900 | 115.00 | 77 | 40 | |
K12038A26MB10 | 260 | 50 | 0.09 | 23.40 | 1350 | 49.60 | 25 | 24 |
K12038A26MB10 | 60 | 0.08 | 20.80 | 1450 | 57.50 | 28 | 27 | |
K12038A26MB20 | 260 | 50 | 0.11 | 28.60 | 1950 | 67.50 | 36 | 30 |
K12038A26MB20 | 60 | 0.10 | 26.00 | 2100 | 72.50 | 38 | 32 | |
K12038A26MB30 | 260 | 50 | 0.13 | 33.80 | 2400 | 81.50 | 44 | 35 |
K12038A26MB30 | 60 | 0.12 | 31.20 | 2600 | 87.00 | 47 | 34 | |
K12038A26MB40 | 260 | 50 | 0.17 | 44.20 | 2450 | 91.50 | 50 | 35 |
K12038A26MB40 | 60 | 0.16 | 41.60 | 2750 | 96.50 | 59 | 38 | |
K12038A26MB50 | 260 | 50 | 0.14 | 45.60 | 2600 | 101.00 | 67 | 37 |
K12038A26MB50 | 60 | 0.12 | 38.00 | 2900 | 108.00 | 76 | 40 | |
K12038A23HB10 | 380 | 50 | 0.06 | 22.80 | 1350 | 49.60 | 26 | 24 |
K12038A23HB10 | 60 | 0.05 | 16.00 | 1450 | 57.50 | 28 | 27 | |
K12038A23HB20 | 380 | 50 | 0.08 | 30.40 | 1950 | 67.50 | 34 | 30 |
K12038A23HB20 | 60 | 0.07 | 26.60 | 2100 | 72.50 | 38 | 32 | |
K12038A23HB30 | 380 | 50 | 0.10 | 38.00 | 2400 | 81.50 | 45 | 35 |
K12038A23HB30 | 60 | 0.09 | 34.20 | 2600 | 87.00 | 50 | 34 | |
K12038A23HB40 | 380 | 50 | 0.11 | 41.80 | 2450 | 92.50 | 53 | 35 |
K12038A23HB40 | 60 | 0.10 | 38.00 | 2750 | 97.50 | 62 | 38 | |
K12038A23HB50 | 380 | 50 | 0.13 | 49.40 | 2600 | 108.00 | 69 | 37 |
K12038A23HB50 | 60 | 0.11 | 41.80 | 2900 | 115.00 | 77 | 40 | |
*转向: 顺时针方向转动. | ||||||||
*可以按照客户指定规格定做. |

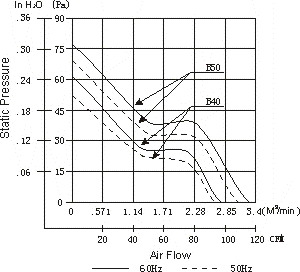

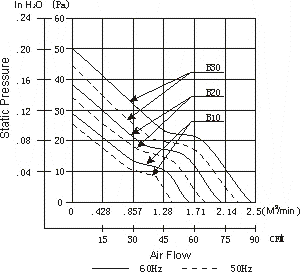

机械安装尺寸图 | 流量曲线特性图 | ||
