交流造极式散热风机: K11038A

　

风机实物照片:

一般技术参数

风叶 : PBT UL94V-O  Non-Flammability Reinforced Plastic
外框 : 铝合金 .
绝缘抗阻 : 10MΩ or over with a DC500V Megger
绝缘耐压 : AC1500V 2s
轴承体系 : 滚珠轴承 或 含油轴承
出线 : UL 1007#24AWG, +Red, -Black.
运行温度 : -10°C~+80°C
限制运行温度 : -40°C~+85°C
寿命 : 滚珠轴承体系 : 45ºC  50,000 小时.
: 含油轴承体系 : 45ºC  35,000 小时.
环境湿度 : 65%±15%.
马达 : 造极式电机.

型 号 : K11038A

型 号 额定电压 频 率 额定电流 输入功率 转 速 风 量 静 压 噪 音
(VAC) (Hz) (AMP) (W) (RPM) (CFM) (Pa) (dBA)
K11038A15B10 115 50 0.12 13.80 1450 34.50 25 25
K11038A15B10 60 0.10 11.50 1800 42.00 29 28
K11038A15B20 115 50 0.17 19.55 2000 44.50 33 32
K11038A15B20 60 0.14 16.10 2300 52.30 38 35
K11038A15B30 115 50 0.28 32.20 2400 54.00 44 36
K11038A15B30 60 0.21 24.15 2800 61.00 47 38
K11038A20B10 200 50 0.11 22.00 1450 34.50 25 25
K11038A20B10 60 0.09 18.00 1800 42.00 29 28
K11038A20B20 200 50 0.13 26.00 2000 44.50 33 32
K11038A20B20 60 0.10 20.00 2300 52.30 38 35
K11038A20B30 200 50 0.16 32.00 2400 54.00 44 36
K11038A20B30 60 0.14 28.00 2800 61.00 47 36
K11038A22B10 220 50 0.10 22.00 1450 34.50 25 25
K11038A22B10 60 0.08 17.60 1800 42.00 29 28
K11038A22B20 220 50 0.13 28.60 2000 44.50 33 32
K11038A22B20 60 0.10 22.00 2300 52.30 38 35
K11038A22B30 220 50 0.15 33.00 2450 54.00 44 36
K11038A22B30 60 0.12 26.40 2800 61.00 47 38
K11038A23B10 230 50 0.09 20.70 1450 34.50 25 25
K11038A23B10 60 0.07 16.10 1800 42.00 29 28
K11038A23B20 230 50 0.10 23.00 2000 44.50 33 32
K11038A23B20 60 0.08 18.40 2300 52.30 38 35
K11038A23B30 230 50 0.13 29.90 2450 54.00 44 36
K11038A23B30 60 0.10 23.00 2800 61.00 47 38
*转向: 顺时针方向转动.
*可以按照客户指定规格定做.

　

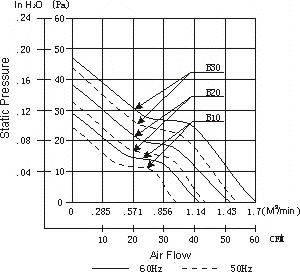

机械安装尺寸图   流量曲线特性图

　
